Bagaimanakah Penyambung Cerek Elektrik Boleh Meningkatkan Penghantaran Kuasa, Keselamatan dan Kebolehpercayaan Perkakas

JIATAImembangunkan sambungan elektrik dan komponen kawalan suhu untuk pengeluar perkakas rumah. ThePenyambung Cerek Elektrik, model KSD168-1S01, direka untuk menyediakan antara muka elektrik yang stabil antara cerek elektrik dan pangkalan pemanasannya, menyokong penghantaran kuasa yang boleh dipercayai, pemasangan yang cekap dan operasi harian yang berulang.

Penyambung cerek elektrik ialah komponen penting dalam cerek elektrik tanpa wayar, menghubungkan badan cerek dengan pangkalan bekalan kuasanya. Reka bentuknya mempengaruhi kesinambungan elektrik, keserasian mekanikal, kecekapan pemasangan dan kebolehpercayaan produk jangka panjang. Bagi pengeluar perkakas, memilih penyambung yang betul memerlukan penilaian voltan dan arus terkadar, konfigurasi terminal, prestasi penebat, rintangan suhu, hayat operasi dan kelulusan pasaran yang berkenaan. Panduan ini menerangkan cara penyambung cerek berfungsi, menyemak spesifikasi KSD168-1S01 JIATAI, membandingkan kriteria pemilihan utama dan menggariskan kawalan kualiti dan pertimbangan perolehan praktikal untuk projek OEM dan ODM.

Jadual Kandungan

1. Apakah Penyambung Cerek Elektrik?
2. Bagaimanakah Penyambung Cerek Elektrik Berfungsi?
3. Apakah Fungsi Paling Penting dalam Operasi Harian?
4. KSD168-1S01 Spesifikasi Teknikal
5. Bagaimana Anda Memilih Penyambung yang Betul?
6. Bagaimana Pengilang Boleh Menilai Kualiti Penyambung?
7. Perkakas Mana Yang Boleh Menggunakan Penyelesaian Penyambung Cerek?
8. Apa yang Perlu Dipastikan Pembeli Sebelum Memesan?
9. Soalan Lazim
10. Kesimpulan

1. Apakah Penyambung Cerek Elektrik?

Penyambung cerek elektrik ialah komponen elektromekanikal yang mewujudkan sambungan kuasa antara cerek dan susunan bekalan elektriknya. Dalam kebanyakan reka bentuk cerek tanpa wayar, penyambung disepadukan ke bahagian bawah cerek dan dipadankan dengan pemasangan sesentuh yang sepadan dalam pangkalan pemanasan.

Konfigurasi ini membolehkan pengguna mengangkat cerek dari tapaknya tanpa mencabut kabel terus dari badan perkakas. Bagi pengilang, penyambung mesti sesuai dengan reka bentuk mekanikal sambil mengekalkan sentuhan elektrik yang boleh dipercayai semasa penempatan dan penyingkiran berulang.

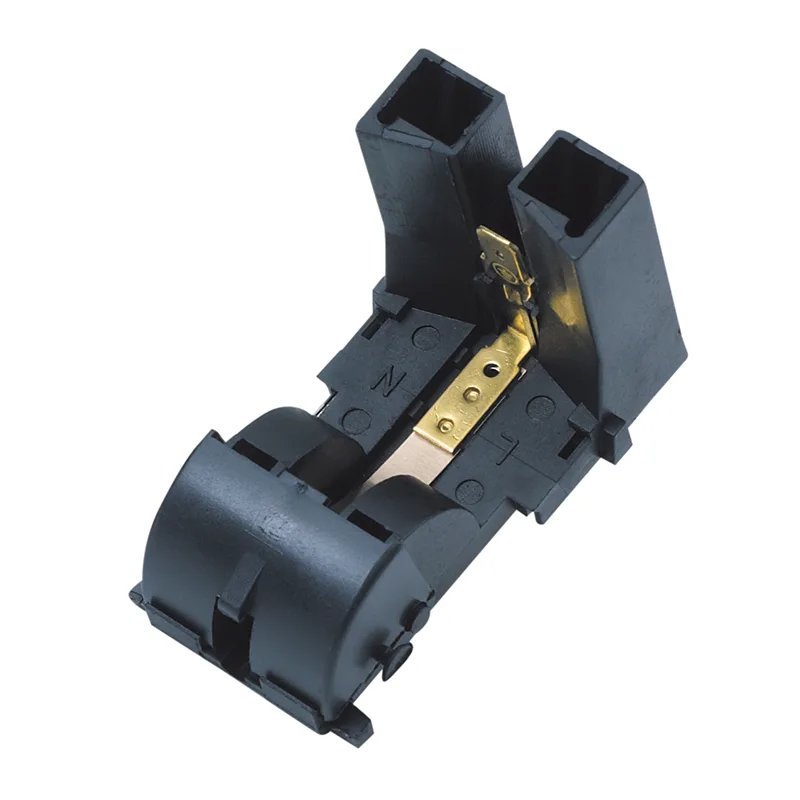

KSD168-1S01 JITAI menggunakan konfigurasi tiga tiang dan gabungan pembinaan plastik dan loyang. Bahan-bahan ini mempunyai tujuan yang berbeza: perumah penebat membantu mengasingkan komponen konduktif, manakala loyang menyediakan bahan sentuhan konduktif elektrik. Prestasi sebenar bergantung pada reka bentuk siap, gred bahan, kualiti pemasangan dan keadaan operasi.

Untuk pasukan kejuruteraan perkakas, penyambung bukan sekadar aksesori pemalam. Ia adalah sebahagian daripada antara muka elektrik keseluruhan, jadi dimensinya, susunan terminal, penarafan semasa dan keserasian dengan komponen kawalan yang berkaitan mesti disahkan semasa pembangunan produk.

Pengilang boleh menyemak halaman produk Penyambung Cerek Elektrik JIATAI untuk maklumat khusus model.

2. Bagaimanakah Penyambung Cerek Elektrik Berfungsi?

Dalam cerek elektrik tanpa wayar biasa, pangkalan kuasa bersambung ke bekalan utama melalui kord kuasa. Apabila cerek diletakkan dengan betul pada pangkalan, sesentuh penyambung yang sepadan terlibat dan mewujudkan laluan elektrik yang diperlukan untuk pemanasan.

Proses ini boleh difahami melalui empat peringkat asas:

• Kedudukan:Cerek diletakkan pada pangkalan, menjajarkan struktur penyambung yang sepadan.
• Sentuhan elektrik:Sesentuh konduktif terlibat untuk menyediakan sambungan kuasa yang dimaksudkan.
• Operasi pemanasan:Tenaga elektrik mencapai litar pemanasan cerek apabila sistem kawalan perkakas membenarkan operasi.
• Pemutusan sambungan:Mengangkat cerek memisahkan sambungan mengawan, membenarkan pengendalian tanpa wayar.

Dalam sistem cerek yang lengkap, penyambung berfungsi bersama elemen pemanasan, mekanisme pensuisan, dan peranti kawalan suhu atau pelindung. Komponen ini mempunyai fungsi yang berbeza. Penyambung menyediakan antara muka elektrik, manakala komponen kawalan yang berkaitan mengawal atau mengganggu pemanasan mengikut reka bentuk perkakas.

Penyambung sahaja tidak boleh dianggap sebagai perlindungan terlampau panas atau penyelesaian tutup automatik yang lengkap. Keseluruhan keselamatan bergantung pada seni bina perkakas, komponen yang dipadankan dengan betul, dan ujian produk siap yang sesuai.

3. Apakah Fungsi Paling Penting dalam Operasi Harian?

Sentuhan Elektrik Stabil

Sentuhan yang boleh dipercayai adalah penting kerana cerek berulang kali mengalami kitaran pemanasan dan pergerakan mekanikal. Sentuhan yang tidak sepadan, tekanan sentuhan yang tidak mencukupi, pencemaran, atau haus komponen boleh meningkatkan rintangan sentuhan dan menyebabkan pemanasan setempat. Reka bentuk penyambung yang sesuai membantu mengekalkan sambungan elektrik yang dimaksudkan sepanjang hayat operasi yang ditentukan.

Penebat Elektrik

Struktur penebat memisahkan bahagian konduktif dan membantu mengelakkan sentuhan elektrik yang tidak diingini. Pemilihan bahan, jarak komponen, integriti perumahan, dan ketepatan pemasangan semuanya menyumbang kepada prestasi penebat. Faktor-faktor ini hendaklah dinilai berdasarkan voltan pengendalian perkakas dan keperluan keselamatan yang berkenaan.

Rintangan Terma

Penyambung dalam peralatan pemanas beroperasi berhampiran komponen yang menjana haba. Bahan dan strukturnya mestilah sesuai untuk suhu operasi ambien dan tempatan yang dijangkakan. JIATAI menyenaraikan penarafan suhu ambien maksimum T125 untuk KSD168-1S01; nilai ini harus ditafsirkan dalam keadaan yang dinyatakan dalam dokumentasi teknikal model.

Ketahanan Mekanikal

Penempatan dan penyingkiran berulang boleh memberi tekanan pada hubungan mengawan dan struktur sekeliling. Penyambung mestilah serasi dengan geometri cerek dan corak penggunaan yang dimaksudkan. Kesesuaian dan ketahanan mekanikal harus disahkan dalam pemasangan sebenar dan bukannya dinilai dengan penampilan sahaja.

Keserasian Pembuatan

Penyambung yang mudah untuk disepadukan boleh membantu pengeluar perkakas menyeragamkan prosedur pemasangan. Dimensi yang konsisten, susunan terminal dan keperluan pemeriksaan amat penting untuk pengeluaran volum tinggi, di mana variasi kecil boleh menjejaskan hasil pemasangan dan kebolehpercayaan hiliran.

4. Spesifikasi Teknikal KSD168-1S01

Jadual berikut meringkaskan spesifikasi yang disenaraikan pada halaman produk JIATAI. Pembeli harus mengesahkan gabungan penarafan dan kelulusan yang berkenaan untuk pasaran sasaran mereka sebelum memilih komponen.

Spesifikasi ini adalah data halaman produk, bukan pengganti untuk lembaran data teknikal yang lengkap. Tanda kelulusan, syarat penarafan, prosedur ujian dan skop pensijilan yang tepat hendaklah disemak berdasarkan dokumentasi semasa sebelum kelulusan pengeluaran.

5. Bagaimana Anda Memilih Penyambung yang Betul?

Memilih penyambung cerek memerlukan lebih daripada padanan penampilan amnya. Pasukan kejuruteraan harus mengesahkan keperluan elektrik, mekanikal, haba dan pematuhan perkakas siap.

Sahkan Voltan dan Penilaian Arus

Mulakan dengan voltan terkadar perkakas, arus undian dan kuasa elemen pemanas. Penyambung mestilah sesuai untuk beban elektrik sebenar di bawah keadaan operasi yang ditetapkan. Jangan menganggap bahawa model yang diluluskan untuk satu kombinasi voltan dan arus secara automatik menyokong setiap penarafan yang disenaraikan untuk pasaran lain.

Semak Konfigurasi dan Dimensi Kutub

Sahkan bilangan dan susunan kenalan, dimensi pelekap, orientasi sambungan dan geometri mengawan. Jika menggantikan komponen sedia ada, bandingkan nombor bahagian asal dan lukisan teknikal dan bukannya bergantung semata-mata pada padanan visual.

Nilaikan Keperluan Terma dan Penebat

Semak suhu operasi di sekeliling penyambung, kemungkinan pendedahan kepada stim atau pemeluwapan, dan keperluan penebat untuk perkakas. Komponen yang sesuai mesti berfungsi dalam keadaan yang ditentukan oleh pengilangnya dan piawaian produk yang berkenaan.

Sahkan Kelulusan Pasaran

Pasaran destinasi yang berbeza boleh memerlukan penilaian dan dokumentasi pematuhan yang berbeza. Pembeli harus mengesahkan bahawa model tertentu dan gabungan penarafan mempunyai kelulusan yang diperlukan untuk produk dan pasaran yang dimaksudkan. Kenyataan pensijilan am pembekal tidak boleh ditafsirkan sebagai bukti bahawa setiap konfigurasi diluluskan.

Menilai Kitaran Hayat dan Keperluan Penyelenggaraan

Pertimbangkan jangkaan kekerapan penggunaan cerek, sasaran jaminan produk dan hayat perkhidmatan penyambung yang diperlukan. Penarafan kitaran yang disenaraikan hanya bermakna apabila syarat ujian dan kriteria penerimaannya difahami.

6. Bagaimana Pengilang Boleh Menilai Kualiti Penyambung?

Kawalan kualiti harus bermula semasa kelayakan komponen dan diteruskan melalui pemeriksaan masuk dan ujian perkakas siap. Proses yang didokumenkan membantu mengenal pasti isu sebelum komponen memasuki pengeluaran besar-besaran.

Aktiviti pengesahan berguna termasuk:

• Pemeriksaan visual:Periksa keretakan, ubah bentuk, pencemaran, dan kecacatan pembuatan yang boleh dilihat.
• Pemeriksaan dimensi:Sahkan dimensi kritikal dan geometri mengawan terhadap lukisan yang diluluskan.
• Penilaian hubungan:Nilaikan prestasi sentuhan elektrik menggunakan kaedah ujian yang ditentukan.
• Ujian penebat:Menjalankan ujian rintangan penebat dan kekuatan dielektrik mengikut keperluan yang berkenaan.
• Penilaian suhu:Menilai prestasi di bawah keadaan operasi yang mewakili.
• Ujian ketahanan:Sahkan prestasi mekanikal dan elektrik sepanjang kitaran operasi yang diperlukan.
• Pengesahan perhimpunan:Uji penyambung dalam konfigurasi cerek dan asas sebenar.

Pengujian hendaklah mengikut prosedur yang diluluskan, dengan peralatan yang sesuai dan had penerimaan yang didokumenkan. Ujian voltan tinggi mesti dilakukan oleh kakitangan yang berkelayakan menggunakan perlindungan yang sesuai. Keperluan khusus produk dan piawaian keselamatan yang berkenaan diutamakan berbanding nilai ujian generik.

7. Perkakas Mana Yang Boleh Menggunakan Penyelesaian Penyambung Cerek?

Penyambung cerek elektrik dikaitkan terutamanya dengan cerek elektrik tanpa wayar, tetapi prinsip sambungan yang serupa mungkin berkaitan dengan peralatan pemanasan padat lain apabila reka bentuk elektrik dan mekanikal membenarkan.

• Cerek elektrik isi rumah:Sambungkan badan cerek dengan asas pemanas berkuasanya.
• Peralatan membuat teh:Menyokong sistem pemanasan serasi yang digunakan untuk menyediakan minuman panas.
• Produk pemanasan minuman terpilih:Sediakan antara muka elektrik di mana spesifikasi penyambung sepadan dengan reka bentuk perkakas.
• Perkakas OEM dan ODM:Tawarkan pilihan komponen untuk pengeluar yang membangunkan model cerek mereka sendiri atau produk label peribadi.

Keserasian mesti sentiasa disahkan untuk setiap permohonan. Perkakas yang kelihatan serupa boleh mempunyai penarafan kuasa yang berbeza, susunan terminal, keadaan suhu dan keperluan pensijilan.

8. Apakah yang Perlu Dipastikan Pembeli Sebelum Memesan?

Untuk pasukan pembelian, komunikasi teknikal yang jelas membantu mengurangkan pesanan yang tidak sepadan, kelewatan pengeluaran yang boleh dielakkan dan masalah kelayakan komponen. Sebelum membuat pesanan, sahkan maklumat berikut dengan pembekal:

1. Butiran permohonan:Sediakan model cerek, lukisan produk, lokasi pemasangan dan keadaan operasi yang dimaksudkan.
2. Keperluan elektrik:Tentukan voltan terkadar, arus, kuasa pemanasan dan keperluan pasaran sasaran.
3. Keserasian mekanikal:Sahkan dimensi, susunan tiang, antara muka mengawan dan butiran pelekap.
4. Dokumentasi teknikal:Minta lembaran data terkini, laporan ujian yang berkenaan dan dokumentasi kelulusan yang berkaitan.
5. Penilaian sampel:Uji sampel dalam pemasangan perkakas sebenar sebelum meluluskan pengeluaran besar-besaran.
6. Susunan bekalan:Sahkan kuantiti pesanan, pembungkusan, masa utama, syarat penghantaran dan kebolehkesanan kelompok jika diperlukan.

JITAI menyokong penyumberan komponen cerek melalui maklumat produk dan komunikasi teknikal. Untuk butiran khusus model, lawati halaman Penyambung Cerek Elektrik KSD168-1S01 dan sahkan keperluan anda sebelum membuat pesanan.

9. Soalan Lazim

S1: Apakah yang dilakukan oleh penyambung cerek elektrik?

Ia mewujudkan sambungan elektrik antara cerek tanpa wayar dan pangkalan kuasanya, membolehkan tenaga elektrik mencapai litar pemanasan apabila sistem kawalan perkakas membenarkan operasi.

S2: Apakah penyambung JIATAI KSD168-1S01 diperbuat daripada apa?

Halaman produk menyenaraikan plastik dan loyang sebagai bahan binaannya. Plastik berfungsi sebagai fungsi perumahan penebat, manakala loyang menyediakan bahan sentuhan konduktif. Gred bahan terperinci hendaklah disahkan dalam dokumentasi teknikal.

S3: Berapakah bilangan tiang yang ada pada KSD168-1S01?

Konfigurasi yang disenaraikan mempunyai tiga tiang. Pembeli harus mengesahkan susunan terminal dan dimensi mengawan terhadap reka bentuk cerek mereka sebelum meluluskan komponen.

S4: Adakah penyambung sesuai untuk pasaran 110V dan 220V?

Halaman produk menyenaraikan beberapa kombinasi voltan dan arus yang dikaitkan dengan kelulusan yang berbeza. Gabungan tepat yang sesuai untuk pasaran tertentu mesti disahkan dengan JITAI dan disokong oleh dokumentasi produk yang berkenaan.

S5: Apakah yang dimaksudkan dengan hayat operasi 10,000 kitaran?

Ia adalah angka hayat operasi yang disenaraikan untuk produk. Pembeli harus meminta definisi ujian yang berkaitan, syarat pengendalian dan kriteria penerimaan untuk memahami cara penilaian digunakan pada penggunaan yang dimaksudkan.

S6: Bolehkah saya menggantikan penyambung cerek sedia ada dengan KSD168-1S01?

Hanya selepas mengesahkan penarafan elektrik, konfigurasi tiang, dimensi mekanikal, keperluan suhu dan kelulusan yang berkaitan. Jurutera yang berkelayakan harus mengesahkan keserasian sebelum penggantian digunakan dalam pengeluaran.

S7: Apakah maklumat yang perlu saya hantar apabila meminta sebut harga?

Sediakan model atau sampel yang diperlukan, penarafan elektrik, pasaran yang dimaksudkan, anggaran kuantiti pesanan, lukisan mekanikal jika tersedia, dan sebarang keperluan ujian atau dokumentasi khusus. Ini membantu pembekal menilai aplikasi dengan lebih tepat.

10. Kesimpulan

Penyambung cerek elektrik ialah komponen kecil tetapi penting dalam prestasi cerek elektrik tanpa wayar. Pemilihan yang betul membantu pengeluar mewujudkan penghantaran kuasa yang boleh dipercayai, mengekalkan keserasian mekanikal, dan memenuhi keperluan elektrik dan terma perkakas siap. Dengan menyemak penilaian semasa, konfigurasi tiang, prestasi penebat, hayat kitaran dan kelulusan khusus pasaran, pasukan kejuruteraan dan perolehan boleh membuat keputusan penyumberan yang lebih termaklum. KSD168-1S01 JIATAI menyediakan pilihan penyambung tiga kutub yang ditakrifkan untuk reka bentuk cerek yang serasi, dengan spesifikasi khusus model tersedia untuk semakan. Lawati halaman produk Penyambung Cerek Elektrik JIATAI untuk meneroka butiran yang disenaraikan danhubungi kamiuntuk membincangkan permohonan anda, meminta dokumentasi teknikal, menilai sampel dan mengenal pasti penyelesaian penyambung yang sesuai untuk projek pengeluaran perkakas anda yang seterusnya.
